Las claves para entender las regeneraciones del DPF

Los filtros de partículas diésel (también conocidos como DPF) son dispositivos diseñados para retener y posteriormente quemar las partículas sólidas presentes en los gases de escape de los vehículos con motores diésel. De ellos habla Walker, marca de DRiV, en este artículo.


Estas partículas sólidas mencionadas anteriormente están compuestas en gran parte por partículas de carbono y otros compuestos que no se queman en el proceso de combustión, y se transforman en un proceso denominado regeneración en dióxido de carbono (CO2), agua (H2O) y nitrógeno molecular (N2).

Las unidades DPF fabricadas por Walker® presentan índices de eficacia de partículas sólidas superiores al 99%. El hollín acumulado se quema a alta temperatura para dejar sólo un pequeño residuo de ceniza que es la razón por la que después de cierto número de kilómetros de uso, el filtro debe ser reemplazado por uno nuevo.


Tipos de regeneraciones

Regeneración pasiva

En el interior del DPF, la regeneración de las partículas sólidas se produce de forma continua debido a la temperatura alcanzada por el motor durante el funcionamiento normal, y no requiere la intervención de un programa específico de gestión del motor (como la post-inyección, o el encendido tardío) para calentar los gases de escape. Como resultado, las partículas se regeneran (u oxidan) continuamente mientras el vehículo está en marcha. Estos sistemas funcionan siempre que la velocidad a la que las partículas se almacenan en el filtro sea inferior a la velocidad a la que las partículas se regeneran y se convierten en CO2. De no ser así, el filtro se obstruirá, restringiendo el flujo de gases de escape y repercutiendo negativamente en la contrapresión del sistema de escape, lo que provocará un aumento del consumo de combustible, una disminución de la potencia y una pérdida de rendimiento del motor. Si el nivel de contrapresión continúa siendo anormalmente alto durante un período prolongado, el motor puede resultar gravemente dañado.

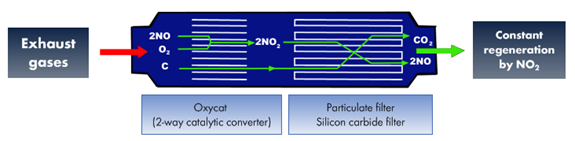

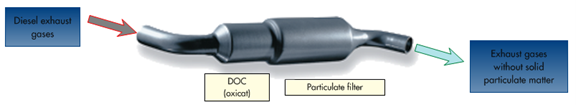

Estos sistemas constan de dos partes diferentes: un catalizador de oxidación diésel a base de platino (también llamado DOC) y un filtro de partículas de carburo de silicio (SiC) o cordierita sin revestimiento de metales preciosos (en la gran mayoría de los casos).



Cuando el catalizador alcanza una temperatura de entre 270ºC y 450ºC, comienzan las reacciones químicas oxidantes que transforman el óxido de nitrógeno (NO) en dióxido de nitrógeno (NO2). Estas reacciones son exotérmicas, es decir, producen calor, creando temperaturas de entre 440ºC y 600ºC que pasan al filtro de partículas. Cuando esos gases llegan al filtro a esa temperatura, las partículas de carbono almacenadas en su interior se oxidan (queman) en dióxido de carbono (CO2) utilizando el oxígeno de las moléculas de dióxido de nitrógeno (NO2) que, al ceder parte de su oxígeno, se transforman en monóxido de nitrógeno (NO).


El principal reto de este tipo de sistema DPF para aplicaciones de automoción son los estrictos requisitos de temperatura necesarios para un correcto funcionamiento. Estos filtros funcionan bien en aplicaciones en las que la temperatura de los gases que llegan al filtro permanece estable la mayor parte del tiempo. Eso es cierto para los motores que funcionan a un número determinado de revoluciones por minuto, como los generadores eléctricos. Desgraciadamente, no es el caso de la mayoría de los automóviles y vehículos comerciales que experimentan largos periodos a bajas velocidades, como en el tráfico urbano. En esas situaciones, a menudo nunca se alcanza la temperatura necesaria para funcionar correctamente, lo que ha obligado a los fabricantes a diseñar nuevos sistemas de regeneración activa más eficientes, capaces de funcionar en un rango de temperaturas más amplio.


Regeneración activa

Debido a las exigencias de una normativa medioambiental cada vez más estricta, la gran mayoría de los sistemas DPF instalados en los automóviles de hoy en día pertenecen a esta categoría. En esencia, este tipo de filtro se basa en el mismo principio que el diseño pasivo, pero con un conjunto adicional de elementos para controlar la temperatura de los gases que llegan al filtro. Cuando se alcanza un determinado nivel de carga de partículas, el filtro de partículas diésel debe regenerarse para evitar una caída del rendimiento del vehículo.



Para realizar el proceso de regeneración, los gases que llegan al filtro deben estar en torno a los 600ºC. Esto se consigue a menudo mediante la post-inyección de combustible. Una reacción exotérmica en un catalizador de oxidación situado inmediatamente delante del filtro de partículas diésel genera la temperatura necesaria para el proceso de combustión. En algunos casos, el uso de un aditivo que se mezcla con el combustible mediante una unidad de dosificación reduce la temperatura necesaria para el proceso de regeneración.


Una desventaja de este principio son los depósitos minerales que se forman al quemar el aditivo de combustible dentro del filtro de partículas. Esto provoca un aumento no deseado de la contrapresión de los gases de escape a medida que aumenta el kilometraje, lo que se traduce en un mayor consumo de combustible. Por esta razón, el filtro debe cambiarse a intervalos específicos, generalmente entre los 120.000 y los 240.000 km.

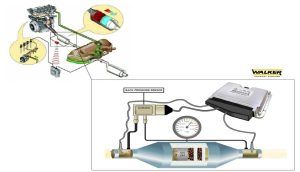

Partes principales del filtro activo de partículas diésel:

– Una unidad de control electrónico (ECU) equipada con un software avanzado para el mando y control del motor HDi common-rail, diseñada para gestionar la regeneración del filtro y la función de autodiagnóstico. Es el corazón del sistema.

– Un catalizador de oxidación Diésel, que va colocado antes del filtro de partículas junto con sonda Lambda, sensores de temperatura y presión diferencial (con tubos de medición antes y después del filtro).

– Si el vehículo está equipado con un sistema de aditivo FBC (Fuel Burn Catalyst), se debe incluir un conjunto de nuevos elementos: depósito de aditivo (situado en el lateral del depósito de combustible), sistema de inyección de aditivo FBC, compuesto por un inyector y una bomba (necesarios para inyectar el FBC en el depósito de combustible cuando sea necesario), y un sensor magnético del tapón (utilizado para establecer cuándo se ha rellenado el depósito de combustible, y cuánta cantidad de FBC debe inyectarse en el depósito). Para terminar, se inyectará una cantidad determinada de FBC en el sistema cuando sea necesario.



Compuestas principalmente de carbono e hidrocarburos, las partículas atrapadas en el filtro se queman automáticamente en presencia de oxígeno a una temperatura de 550°C.

La regeneración del filtro es gestionada por la ECU mediante un programa especial de gestión del motor que activa una serie de inyecciones de combustible para aumentar la temperatura de los gases de escape antes del catalizador de unos 180 °C en el tráfico urbano a 400 °C.


Esta operación se realiza en tres pasos:

1. La inyección principal se retrasa, generando postcombustión en el cilindro y aumentando la temperatura de los gases de escape hasta 270ºC – 350ºC para asegurar que se alcanza la temperatura mínima de activación del catalizador (270ºC).

2. Una postinyección de combustible en la fase de expansión, que genera postcombustión en el cilindro y eleva la temperatura de los gases antes del catalizador diésel hasta entre 350°C y 400°C.

3. La postcombustión adicional se genera cuando los gases cargados de hidrocarburos no quemados (HC) pasan por el convertidor catalítico de oxidación montado aguas arriba del filtro. En este catalizador, los hidrocarburos no quemados se transforman en dióxido de carbono (CO2) y agua (H2O) en una reacción exotérmica. En esta etapa, la temperatura aumenta unos 100°C. Los gases que entran en el filtro en este punto se sitúan entre 450°C y 500°C, temperatura necesaria para desencadenar el proceso de regeneración.


Para alcanzar el umbral de regeneración, se añade al combustible un aditivo de combustión. Esto reduce la temperatura de combustión natural de las partículas a 450°C. Los gases de escape se filtran continuamente. Dependiendo del grado de obstrucción del filtro, la regeneración tendrá lugar cada 400 a 600 km. La operación es transparente para el conductor y no afecta al placer de conducción.


Cuando la carga de hollín en el filtro alcanza un límite establecido (en torno al 45%), la ECU puede realizar pequeños ajustes en la sincronización de la inyección de combustible para aumentar la temperatura de los gases de escape e iniciar la regeneración. Si el viaje implica muchas paradas y arranques, es posible que la regeneración no se complete y se encienda la luz de advertencia para indicar que el DPF está parcialmente bloqueado.


Debería ser posible activar una regeneración completa y borrar la luz de advertencia simplemente conduciendo durante unos 10 minutos a velocidades superiores a 65 km/h.


Si ignoras el testigo y sigues conduciendo a un ritmo relativamente lento, con paradas y arranques, la carga de hollín seguirá acumulándose. En torno al 75%, se encenderán otras luces de advertencia del salpicadero, como la MIL. Llegados a este punto, conducir sólo a velocidad no será suficiente y el vehículo necesitará la atención de un concesionario para su regeneración.


Fuente: La Comunidad del Taller


Por Aljocar 6 de marzo de 2025
🔧 Diagrama del Sistema de Dirección Hidráulica El sistema de dirección hidráulica facilita el giro del volante mediante un mecanismo asistido por presión de aceite. Este sistema reduce el esfuerzo requerido para maniobrar el vehículo, especialmente a bajas velocidades. 🛠 Componentes Principales 🛞 Volante Dispositivo que permite al conductor controlar la dirección del vehículo. 🔩 Eje de Dirección Transfiere el movimiento del volante al mecanismo de dirección. ⚙ Muñón de Dirección Articulación que permite el giro de las ruedas delanteras. 🛠 Engranaje de Piñón y Cremallera Convierte el movimiento rotacional del volante en un movimiento lineal para girar las ruedas. 🔄 Válvula Hidráulica Regula la presión del fluido hidráulico para facilitar la dirección asistida. 💧 Cilindro Hidráulico Recibe la presión del fluido para generar fuerza y mover la cremallera de dirección. 🛢 Depósito de Aceite Hidráulico Almacena el fluido hidráulico que circula por el sistema. 🔧 Bomba Hidráulica Genera presión en el sistema hidráulico, impulsando el fluido hacia la dirección. 🔗 Líneas Hidráulicas Conducen el fluido desde la bomba hasta el cilindro hidráulico. 🔩 Correa Conecta la bomba hidráulica con el motor para su funcionamiento. 🚗 Barras de Acoplamiento Elementos que transmiten el movimiento desde la cremallera a las ruedas. 🔩 Poría y Junta de Velocidad Constante Elementos que permiten la rotación de las ruedas sin afectar la transmisión de la dirección. ⚙ Oscilación Inferior y Cuello de Cisne Partes del sistema de suspensión que trabajan junto con la dirección para mejorar la estabilidad. 🔄 Funcionamiento Paso a Paso 1️⃣ Al girar el volante, el movimiento se transmite a través del eje de dirección. 2️⃣ El piñón y la cremallera convierten el giro en un desplazamiento lateral. 3️⃣ La bomba hidráulica, accionada por el motor mediante una correa, genera presión en el fluido. 4️⃣ La válvula hidráulica dirige el fluido hacia un lado del cilindro hidráulico. 5️⃣ La presión del fluido ayuda a mover la cremallera de dirección, reduciendo el esfuerzo del conductor. 6️⃣ Las barras de acoplamiento transmiten el movimiento a las ruedas delanteras, permitiendo el giro. ✅ Ventajas de la Dirección Hidráulica ✔ Reduce el esfuerzo para girar el volante. ✔ Facilita maniobras a bajas velocidades. ✔ Aumenta la seguridad y estabilidad del vehículo. ✔ Mejora la respuesta y precisión en la dirección. 🔧 Mantenimiento recomendado: Revisar y rellenar el aceite hidráulico periódicamente. Inspeccionar la bomba y las mangueras en busca de fugas. Sustituir la correa de la bomba si muestra desgaste. Fuente: Mecánica Automotriz
Por Aljocar 6 de marzo de 2025
Diagrama de la Correa de Distribución del Motor Este diagrama ilustra el funcionamiento de la correa de distribución en un motor de combustión interna, un componente clave para la sincronización del motor. 🛠 Componentes Principales 1️⃣ Polea del Cigüeñal 🔄 Transmite el movimiento a la correa de distribución y sincroniza el motor. 2️⃣ Polea del Árbol de Levas 🔧 Controla la apertura y cierre de las válvulas del motor. 3️⃣ Polea Distribuidora ⚙ Distribuye la energía hacia otros sistemas del motor, como el alternador. 4️⃣ Tensor de Correa 🔩 Mantiene la correa en tensión para evitar deslizamientos o fallos. 5️⃣ Alternador ⚡ Genera la electricidad necesaria para el funcionamiento del vehículo. 6️⃣ Eje de Transmisión del Árbol de Levas 🔁 Conecta el cigüeñal con el árbol de levas para una sincronización precisa. 7️⃣ Correa del Ventilador 🌬 Acciona el ventilador del radiador para mantener la temperatura del motor. 8️⃣ Admirador (Ventilador del Motor) ❄ Ayuda a disipar el calor generado en el motor. 🔄 Funcionamiento Paso a Paso 1️⃣ El cigüeñal mueve la correa de distribución, sincronizando el árbol de levas y la polea distribuidora. 2️⃣ El árbol de levas abre y cierra las válvulas en el momento exacto para la combustión. 3️⃣ El alternador genera energía a medida que gira con la correa. 4️⃣ El tensor mantiene la correa ajustada para evitar deslizamientos. 5️⃣ El ventilador del motor ayuda a enfriar el sistema mientras el motor está en marcha. 🚗 Importancia de la Correa de Distribución ✅ Garantiza la sincronización del motor. ✅ Previene fallos mecánicos graves. ✅ Mantiene el rendimiento óptimo del vehículo. 💡 Recomendación: La correa de distribución debe revisarse y cambiarse según las indicaciones del fabricante para evitar averías costosas. Fuente: Mecánica Automotriz
Por Aljocar 5 de marzo de 2025
Club ALJOCAR ¿Quieres pertenecer al Club ALJOCAR? Disfrutarás de numerosas ventajas en todos los productos para tu vehículo y además TE DEVOLVEMOS dinero cada vez que compres. Queremos premiar tu entrada en nuestro CLUB, exclusivo para nuevos miembros del Programa de Fidelización CLUB ALJOCAR. ¿Aún no eres miembro? 👉 Únete ahora de forma sencilla.👉 Donde pone (Carga una foto de la nota o factura - Click aquí ) carga la imagen que tu quieras. Pincha aquí introduce tus datos, entra en el CLUB ALJOCAR y 5€ ya son tuyos. ¡SIN SORTEOS! Valido desde el 05/03/2025 hasta el 31/03/2025
Por Aljocar 3 de marzo de 2025
⏭️ Estos son los 6 principales síntomas de un sensor de oxígeno (sonda lambda) dañado en un automóvil. En este artículo exploraremos los seis síntomas más comunes de un sensor de oxígeno defectuoso en vehículos. Este sensor cumple una función crucial en la regulación de la mezcla adecuada de aire y combustible dentro de las cámaras de combustión del motor. Cuando presenta fallas, suelen aparecer ciertos signos característicos, entre los cuales destacan los siguientes: 1. Aumento en el consumo de combustible: El sensor de oxígeno ayuda a regular la cantidad de combustible que debe quemarse en la cámara de combustión. Una falla en este sensor puede causar un consumo de combustible excesivo. 2. Luz de advertencia en el tablero: La aparición de una luz de advertencia en el tablero puede indicar problemas en el sensor de oxígeno, entre otros sistemas. 3. Incremento en las emisiones contaminantes: Un sensor de oxígeno dañado puede provocar que el motor genere mayores niveles de emisiones nocivas, afectando el rendimiento medioambiental del vehículo. 4. Humo negro en el escape: Este es otro indicio de una mezcla de combustible incorrecta, derivada de un sensor de oxígeno defectuoso. 5. Desempeño irregular del motor en ralentí: Un funcionamiento inestable en ralentí puede ser causado por una combustión incorrecta debido a una mezcla de aire y combustible mal regulada. 6. Tirones al acelerar: Cuando el sensor de oxígeno no funciona bien, es posible que sientas que el motor "tartamudea" o responde de forma irregular al intentar acelerar a bajas velocidades Somos distribuidores de las principales marcas originales. Consulta a nuestros expertos.
Por Aljocar 27 de febrero de 2025
Es un dispositivo electromecánico que convierte la energía mecánica en energía eléctrica en forma de corriente alterna (CA), la cual se rectifica a corriente continua (CC) para cargar la batería y alimentar los sistemas eléctricos del vehículo. ⚙️ Partes del alternador y su función: 🔹 Polea ⛓️: Se conecta con la correa del motor y transmite el movimiento al rotor. 🔹 Rotor con imanes permanentes 🧲: Gira dentro del estator y genera un campo magnético variable, induciendo corriente en las bobinas del estator. 🔹 Soporte 🔩: Mantiene el alternador en su posición y lo fija al motor. 🔹 Núcleo (6 fases) 🏗️: Contiene el estator y el rotor, fundamentales en la generación de electricidad. 🔹 Rectificador 🔄: Convierte la corriente alterna en corriente continua para cargar la batería y alimentar el sistema eléctrico. 🔹 Regulador ⚡: Controla el voltaje de salida para evitar sobrecargas en la batería y los sistemas eléctricos. 💡 Importancia del alternador: ✅ Mantiene la batería cargada. ✅ Suministra electricidad a luces, sensores y otros componentes eléctricos. ✅ Optimiza el funcionamiento del sistema eléctrico del vehículo. 🛠 Síntomas de fallos en el alternador: ⚠️ Luces tenues o parpadeantes. ⚠️ Batería que no retiene carga. ⚠️ Ruido de rodamientos o chirridos. ⚠️ Testigo de batería encendido en el tablero. Un alternador en buen estado es clave para el rendimiento del vehículo.
Por Aljocar 26 de febrero de 2025
Esta imagen ilustra el cigüeñal y su relación con los pistones en un motor de combustión interna. 🏗 Partes del Cigüeñal: Brida de montaje del volante 🔩 Punto donde se acopla el volante de inercia, que ayuda a mantener el movimiento del motor. Redes de manivela 🔄 Superficies donde se montan las bielas, permitiendo la conversión del movimiento lineal de los pistones en movimiento rotativo. Paso de petróleo 🛢 Conductos internos por donde circula el aceite lubricante para reducir la fricción y el desgaste. Contrapesos ⚖ Masas adicionales que equilibran el cigüeñal, reduciendo vibraciones y mejorando la estabilidad del motor. Revistas principales 🔧 Superficies de apoyo donde el cigüeñal se sujeta al bloque del motor mediante cojinetes. Chavetero 🔑 Ranura donde se inserta la chaveta para fijar otros componentes al cigüeñal, como el engranaje de distribución. 🔥 Esquema de Funcionamiento: Pistones (1, 2, 4): Se mueven hacia arriba y abajo dentro de los cilindros. Bielas: Conectan los pistones con el cigüeñal, transmitiendo el movimiento. Volante de inercia (3): Almacena energía cinética y mantiene el giro del cigüeñal estable. 📌 Conclusión: El cigüeñal es un componente clave en un motor, ya que transforma el movimiento lineal de los pistones en movimiento rotativo, permitiendo que el vehículo se desplace. Fuente: Mecánica Automotriz
Por Aljocar 24 de febrero de 2025

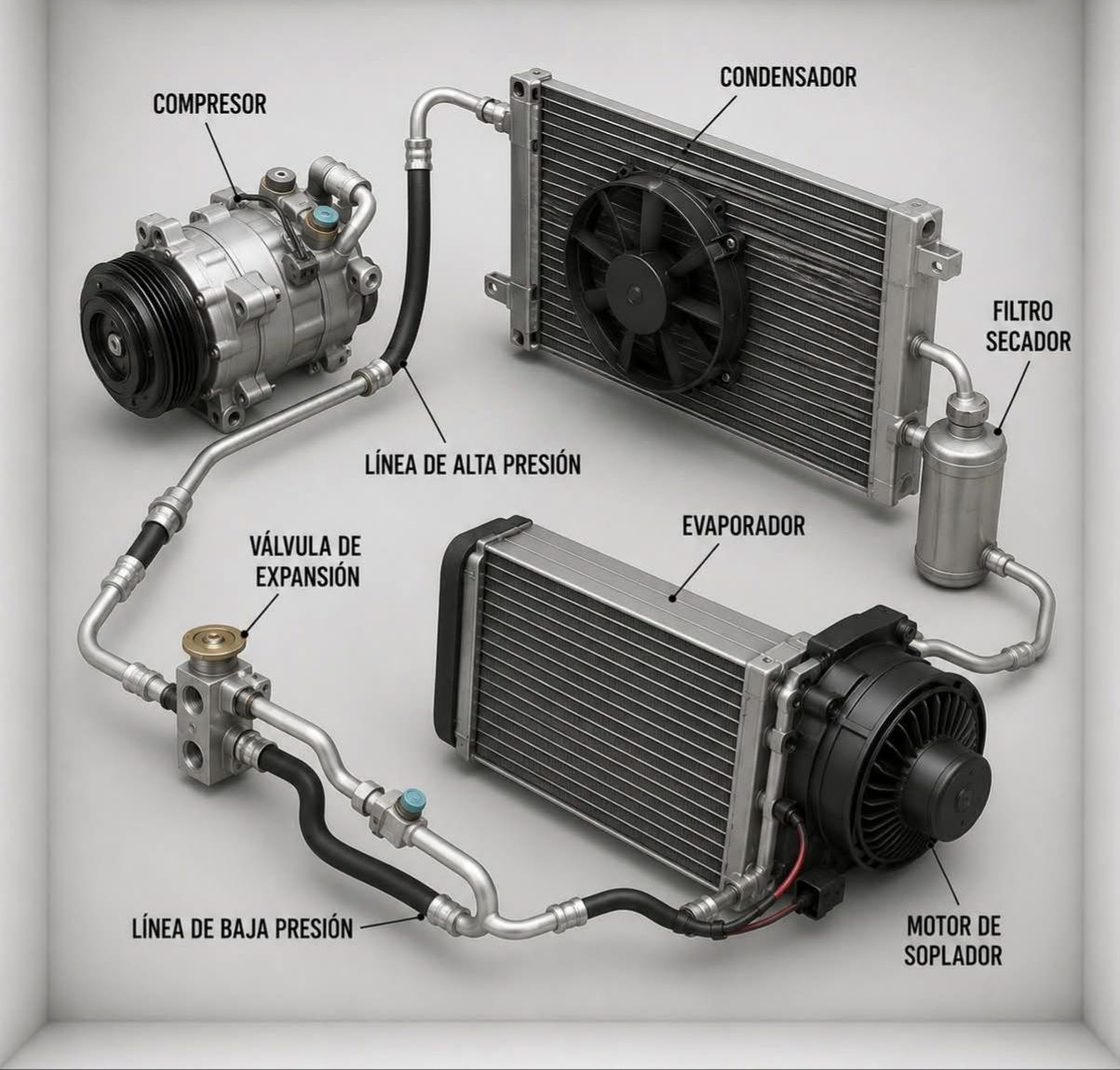

El sistema de aire acondicionado (AC) del automóvil mantiene una temperatura agradable en la cabina, enfriando y deshumidificando el aire. Funciona mediante un circuito cerrado de refrigeración, absorbiendo el calor del interior y expulsándolo al exterior. 🔧 Partes Principales del Sistema 1️⃣ Compresor ⚙: Comprime el gas refrigerante y lo hace circular por el sistema. 2️⃣ Condensador ❄: Enfría y condensa el gas en un líquido de alta presión, liberando calor. 3️⃣ Receptor-secador / Acumulador 🌀: Filtra impurezas y elimina humedad del refrigerante. 4️⃣ Válvula de expansión / Tubo de orificio ⏬: Reduce la presión y temperatura del refrigerante antes de entrar al evaporador. 5️⃣ Evaporador 🌬: Absorbe el calor del aire de la cabina, enfriándolo antes de su recirculación. 6️⃣ Ventilador 💨: Distribuye el aire frío en la cabina. 7️⃣ Refrigerante 🛢: Fluido encargado de transportar el calor dentro del sistema. ⚙ Funcionamiento del Aire Acondicionado 1️⃣ Compresión: El compresor convierte el refrigerante de baja presión en un gas de alta presión. 2️⃣ Condensación: El gas caliente fluye al condensador, donde se disipa el calor y se convierte en líquido. 3️⃣ Expansión: El refrigerante líquido pasa por la válvula de expansión, reduciendo su presión y temperatura. 4️⃣ Evaporación: En el evaporador, el refrigerante absorbe el calor de la cabina y se convierte en gas, mientras el ventilador distribuye aire frío. 5️⃣ Ciclo repetitivo: El gas regresa al compresor para reiniciar el proceso.
