Sistema Common Rail
Sistema de combustible de riel común (Common Rail): Tecnología y beneficios
El sistema de inyección de combustible common rail es una tecnología avanzada que ha mejorado significativamente la eficiencia y el rendimiento de los motores de combustión interna. Aunque es más común en motores diésel, también se ha implementado en algunos motores de gasolina.
1. ¿Qué es el sistema de riel común?
Es un sistema de inyección que utiliza un conducto compartido (riel) para distribuir el combustible a alta presión de manera uniforme a los inyectores. Esto permite una combustión más eficiente, reduciendo el consumo de combustible y las emisiones contaminantes.

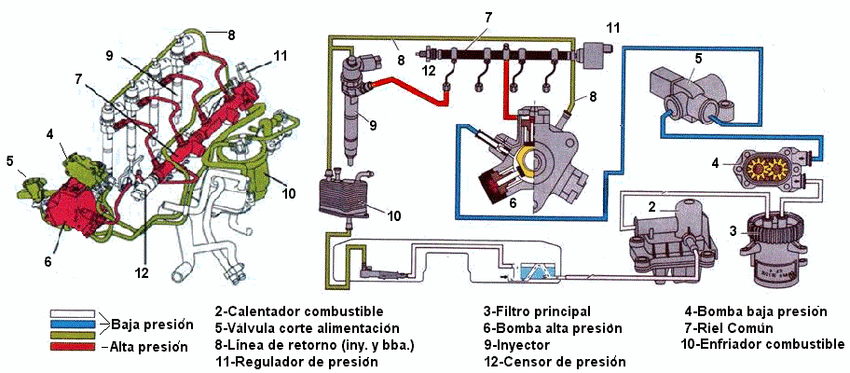

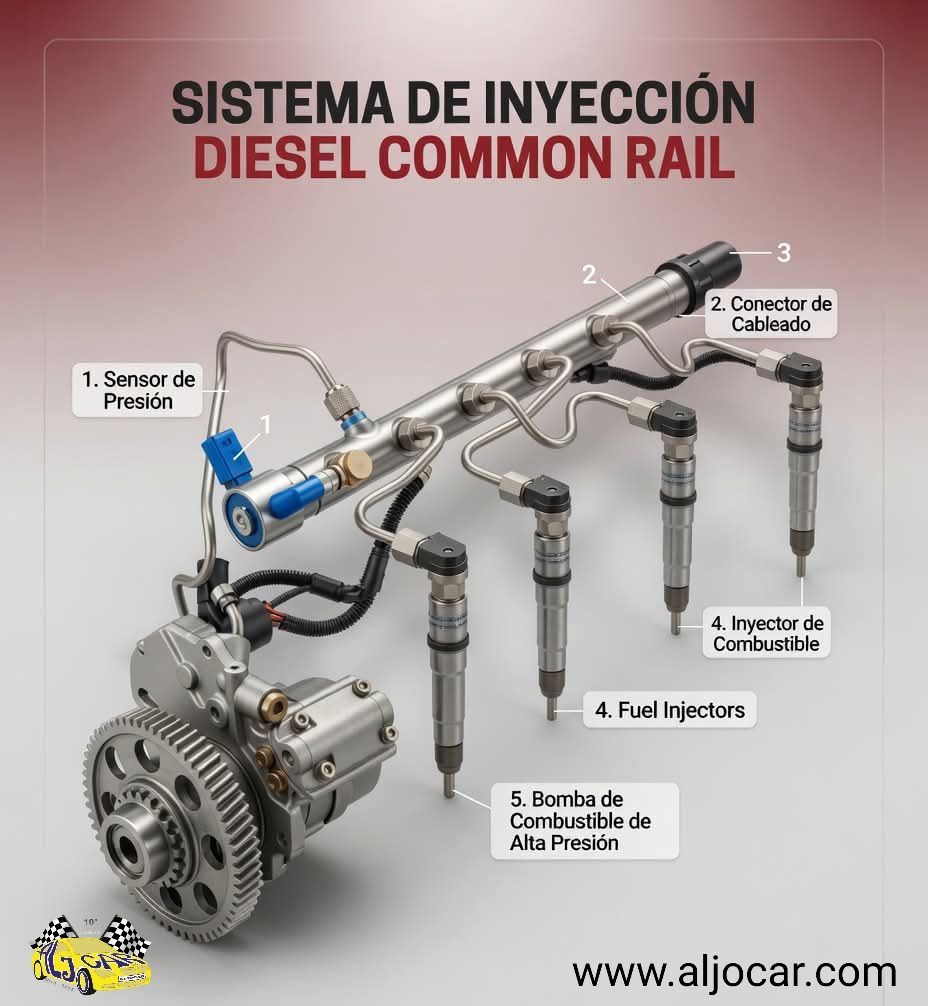

2. Componentes principales
Bomba de alta presión: Comprime el combustible hasta presiones extremadamente altas (hasta 2.500 bares).
Riel común: Almacena y distribuye el combustible a alta presión.
Inyectores electrónicos: Regulan la cantidad y el momento exacto de la inyección de combustible en la cámara de combustión.
Unidad de control electrónico (ECU): Gestiona la inyección según la demanda del motor.
Sensores: Monitorean presión, temperatura y otros parámetros para optimizar la inyección.
3. Beneficios del sistema Common Rail
✅ Mayor eficiencia: Optimiza la combustión y reduce el consumo de combustible.
✅ Menos emisiones: Disminuye partículas contaminantes y óxidos de nitrógeno (NOx).
✅ Reducción de ruido: La combustión es más suave, minimizando el sonido característico de los motores diésel.
✅ Flexibilidad en la inyección: Permite múltiples inyecciones por ciclo para un mejor rendimiento.
4. Aplicaciones
Vehículos diésel modernos: Utilizado en automóviles y furgonetas.
Transporte pesado: Presente en camiones y autobuses para mejorar eficiencia y reducir emisiones.
Maquinaria industrial y agrícola: Implementado en equipos que requieren alta potencia y bajo consumo.
5. Desventajas
❌ Costo elevado: Sus componentes son más costosos que en sistemas tradicionales.
❌ Mantenimiento especializado: Requiere técnicos calificados y herramientas avanzadas.
❌ Sensibilidad al combustible: Funciona mejor con combustibles de alta calidad para evitar daños.
7. Recomendaciones de mantenimiento
✔️ Usar combustible de buena calidad.
✔️ Reemplazar los filtros de combustible periódicamente.
✔️ Realizar revisiones técnicas del sistema de inyección.
✔️ Evitar aditivos no recomendados por el fabricante.
Gracias a su eficiencia y reducción de emisiones, el sistema de common rail sigue siendo una tecnología clave en la evolución de los motores modernos, ayudando a cumplir normativas como Euro 6 y mejorando la experiencia de conducción.
