Es un dispositivo electromecánico que convierte la energía mecánica en energía eléctrica en forma de corriente alterna (CA), la cual se rectifica a corriente continua (CC) para cargar la batería y alimentar los sistemas eléctricos del vehículo. ⚙️ Partes del alternador y su función: 🔹 Polea ⛓️: Se conecta con la correa del motor y transmite el movimiento al rotor. 🔹 Rotor con imanes permanentes 🧲: Gira dentro del estator y genera un campo magnético variable, induciendo corriente en las bobinas del estator. 🔹 Soporte 🔩: Mantiene el alternador en su posición y lo fija al motor. 🔹 Núcleo (6 fases) 🏗️: Contiene el estator y el rotor, fundamentales en la generación de electricidad. 🔹 Rectificador 🔄: Convierte la corriente alterna en corriente continua para cargar la batería y alimentar el sistema eléctrico. 🔹 Regulador ⚡: Controla el voltaje de salida para evitar sobrecargas en la batería y los sistemas eléctricos. 💡 Importancia del alternador: ✅ Mantiene la batería cargada. ✅ Suministra electricidad a luces, sensores y otros componentes eléctricos. ✅ Optimiza el funcionamiento del sistema eléctrico del vehículo. 🛠 Síntomas de fallos en el alternador: ⚠️ Luces tenues o parpadeantes. ⚠️ Batería que no retiene carga. ⚠️ Ruido de rodamientos o chirridos. ⚠️ Testigo de batería encendido en el tablero. Un alternador en buen estado es clave para el rendimiento del vehículo.

Esta imagen ilustra el cigüeñal y su relación con los pistones en un motor de combustión interna. 🏗 Partes del Cigüeñal: Brida de montaje del volante 🔩 Punto donde se acopla el volante de inercia, que ayuda a mantener el movimiento del motor. Redes de manivela 🔄 Superficies donde se montan las bielas, permitiendo la conversión del movimiento lineal de los pistones en movimiento rotativo. Paso de petróleo 🛢 Conductos internos por donde circula el aceite lubricante para reducir la fricción y el desgaste. Contrapesos ⚖ Masas adicionales que equilibran el cigüeñal, reduciendo vibraciones y mejorando la estabilidad del motor. Revistas principales 🔧 Superficies de apoyo donde el cigüeñal se sujeta al bloque del motor mediante cojinetes. Chavetero 🔑 Ranura donde se inserta la chaveta para fijar otros componentes al cigüeñal, como el engranaje de distribución. 🔥 Esquema de Funcionamiento: Pistones (1, 2, 4): Se mueven hacia arriba y abajo dentro de los cilindros. Bielas: Conectan los pistones con el cigüeñal, transmitiendo el movimiento. Volante de inercia (3): Almacena energía cinética y mantiene el giro del cigüeñal estable. 📌 Conclusión: El cigüeñal es un componente clave en un motor, ya que transforma el movimiento lineal de los pistones en movimiento rotativo, permitiendo que el vehículo se desplace. Fuente: Mecánica Automotriz

El sistema de aire acondicionado (AC) del automóvil mantiene una temperatura agradable en la cabina, enfriando y deshumidificando el aire. Funciona mediante un circuito cerrado de refrigeración, absorbiendo el calor del interior y expulsándolo al exterior. 🔧 Partes Principales del Sistema 1️⃣ Compresor ⚙: Comprime el gas refrigerante y lo hace circular por el sistema. 2️⃣ Condensador ❄: Enfría y condensa el gas en un líquido de alta presión, liberando calor. 3️⃣ Receptor-secador / Acumulador 🌀: Filtra impurezas y elimina humedad del refrigerante. 4️⃣ Válvula de expansión / Tubo de orificio ⏬: Reduce la presión y temperatura del refrigerante antes de entrar al evaporador. 5️⃣ Evaporador 🌬: Absorbe el calor del aire de la cabina, enfriándolo antes de su recirculación. 6️⃣ Ventilador 💨: Distribuye el aire frío en la cabina. 7️⃣ Refrigerante 🛢: Fluido encargado de transportar el calor dentro del sistema. ⚙ Funcionamiento del Aire Acondicionado 1️⃣ Compresión: El compresor convierte el refrigerante de baja presión en un gas de alta presión. 2️⃣ Condensación: El gas caliente fluye al condensador, donde se disipa el calor y se convierte en líquido. 3️⃣ Expansión: El refrigerante líquido pasa por la válvula de expansión, reduciendo su presión y temperatura. 4️⃣ Evaporación: En el evaporador, el refrigerante absorbe el calor de la cabina y se convierte en gas, mientras el ventilador distribuye aire frío. 5️⃣ Ciclo repetitivo: El gas regresa al compresor para reiniciar el proceso.

🔴 ¿Cómo afecta un catalizador tapado al motor? Cuando los conductos del catalizador están obstruidos, se convierte en un tapón que restringe el flujo de gases de escape. Esto genera varios efectos negativos: 1️⃣ Aumento de la presión en el sistema de escape El motor necesita expulsar los gases de escape rápidamente para permitir la entrada de aire fresco en la admisión. Si el catalizador está tapado, los gases quedan atrapados, aumentando la presión de retorno en el sistema de escape. 📌 Consecuencia: La acumulación de gases en los cilindros reduce la eficiencia volumétrica, lo que significa que el motor no puede "respirar" correctamente. Se produce un efecto de recirculación donde parte de los gases de escape regresan a la cámara de combustión, contaminando la mezcla nueva y reduciendo la potencia. 2️⃣ Pérdida de potencia y aceleración deficiente Cuando la presión de escape es demasiado alta, el motor tiene dificultad para expulsar los gases quemados. Esto afecta el ciclo de combustión porque los cilindros no pueden llenarse completamente de aire fresco. 📌 Consecuencia: El motor se siente ahogado y responde con ralentí inestable y falta de potencia. Se nota una aceleración muy lenta o nula, especialmente cuando se exige al motor en pendientes o al pisar el acelerador a fondo. Si el catalizador está completamente obstruido, el motor puede apagarse al acelerar, ya que no puede deshacerse de los gases de escape. 3️⃣ Aumento de la temperatura en el motor y en el escape Cuando el escape está bloqueado, los gases de combustión quedan atrapados dentro del sistema y generan calor acumulado en el motor. 📌 Consecuencia: El múltiple de escape y los tubos pueden ponerse al rojo vivo debido a la acumulación de calor. La temperatura del motor aumenta, lo que puede afectar la junta de la cabeza, los sellos de válvulas y el sistema de refrigeración. Para dudas y aclaraciones, consulta con nuestros expertos: 987347859

La bobina de encendido es un transformador que eleva el voltaje de la batería (generalmente 12 voltios) a un nivel lo suficientemente alto (miles de voltios) para crear una chispa eléctrica en la bujía. Esta chispa enciende la mezcla aire/combustible en la cámara de combustión del motor, iniciando el proceso de combustión. Componentes de la bobina de encendido: Bobinado Primario: Un devanado de pocas vueltas de cable grueso. Bobinado Secundario: Un devanado de muchas vueltas de cable delgado. Núcleo de Hierro: Un núcleo de hierro dulce laminado que concentra el campo magnético. Terminales Primarios: Conexiones para el circuito primario (baja tensión). Terminal Secundario (Torre): Conexión para el cable de la bujía (alta tensión). Funcionamiento de la bobina de encendido: Circuito Primario: La corriente de la batería fluye a través del bobinado primario, creando un campo magnético alrededor del núcleo de hierro. Interrupción de la Corriente: Un interruptor mecánico (platinos en sistemas antiguos) o electrónico interrumpe la corriente en el bobinado primario. Colapso del Campo Magnético: El campo magnético colapsa rápidamente, induciendo un alto voltaje en el bobinado secundario. Chispa en la Bujía: El alto voltaje se transmite a la bujía, generando una chispa que enciende la mezcla aire/combustible. Tipos de bobinas de encendido: Bobina de Encendido Convencional: Utilizada en sistemas de encendido con distribuidor. La bobina genera un pulso de alto voltaje que se distribuye a las bujías a través del distribuidor. Bobina de Encendido Individual (COP): Una bobina separada para cada bujía. Este sistema elimina el distribuidor y proporciona un encendido más preciso y eficiente. Bobina de Encendido Doble (DIS): Dos bujías comparten una bobina. Este sistema también elimina el distribuidor. ¿Qué es la bobina de encendido? La bobina de encendido es un componente crucial del sistema de encendido del motor que transforma el bajo voltaje de la batería en el alto voltaje necesario para generar la chispa en las bujías, iniciando la combustión. Mantenimiento de la bobina de encendido: Revisión visual: Verificar si hay grietas, óxido o conexiones sueltas. Prueba de resistencia: Medir la resistencia de los bobinados primario y secundario. Reemplazo: Reemplazar la bobina si está defectuosa. En resumen, la bobina de encendido es un componente esencial para el funcionamiento del motor, ya que proporciona la energía necesaria para encender la mezcla aire/combustible y generar la potencia. Fuente: Mecánica Automotriz

La función principal de un sistema de refrigeración es gestionar la temperatura del motor de tu coche, que tiende a aumentar debido a la combustión interna. El refrigerante en este sistema fluye a través del paso en un motor, absorbiendo el calor de la combustión. Después de viajar a través de múltiples canales, este refrigerante regresa al radiador. Aquí es donde pierde calor y regresa a una temperatura más fría con la ayuda de una corriente de aire. Los motores de combustión interna de los últimos tiempos utilizan tanto aire como agua o cualquiera de estos componentes como refrigerantes para reducir los niveles de calefacción en el motor de tu coche. También hay motores de uso especial que incorporan aire de la atmósfera para enfriar el motor. Estos sistemas de refrigeración son pequeños, menos complejos y ligeros Aunque el agua funciona mejor que el aire al acelerar este proceso de enfriamiento, añade más complejidad, costo y peso a un motor. Estos sistemas particulares funcionan mejor para los vehículos con un motor de mayor potencia, que genera más calor y puede manejar más peso 📌¿Cómo funciona el sistema de enfriamiento en el automóvil? 📌 El único trabajo de un sistema de refrigeración es mover el refrigerante a través de todos los canales presentes en un bloque de motor. La bomba de agua empuja el refrigerante a través del bloque del cilindro. Mientras viaja a través de los canales, este refrigerante absorbe cualquier calor que produce el motor de tu coche. Después de que el refrigerante sale del motor, se dirige hacia el radiador, donde se enfría con la ayuda del flujo de aire en la parrilla del radiador del coche. Si, durante cualquier caso, la temperatura del líquido va por debajo de una cierta cantidad, el radiador se salta y se dirige hacia el bloque del motor. Hasta que llegue a cierta temperatura, este refrigerante seguirá circulando. Entonces, una válvula en el termostato se abrirá, abriendo paso para que el líquido pase a través del radiador y comience el proceso de enfriamiento.

El osciloscopio automotriz es una herramienta esencial para diagnosticar sensores en un vehículo. Cada sensor genera una señal característica que permite identificar su correcto funcionamiento o posibles fallas. 1️⃣ Sensor CMP (Sensor de Posición del Árbol de Levas) 🔹 Tipo de señal: Señal digital cuadrada (HALL) o señal de onda senoidal (inductivo). 🔹 Frecuencia: Varía según las RPM del motor. 🔹 Forma de onda esperada: Pulsos uniformes que indican la posición del árbol de levas. 🔹 Fallos comunes: Señal intermitente, voltajes erráticos o ausencia de señal pueden indicar un sensor dañado o un cableado defectuoso. 📌 Importancia: Se usa para sincronizar la inyección de combustible y el encendido. 2️⃣ Sensor CKP (Sensor de Posición del Cigüeñal) 🔹 Tipo de señal: Puede ser de tipo inductivo (senoidal) o efecto Hall (cuadrada). 🔹 Frecuencia: Aumenta con la velocidad del motor. 🔹 Forma de onda esperada: Patrón repetitivo con picos regulares; en motores con rueda reluctora, se observa un diente faltante que marca la referencia de sincronización. 🔹 Fallos comunes: Señal ausente, distorsionada o fluctuante puede causar fallos de encendido o imposibilidad de arrancar. 📌 Importancia: Es clave para la sincronización del motor y la inyección de combustible. 3️⃣ Sensor MAF (Sensor de Flujo de Masa de Aire) 🔹 Tipo de señal: Depende del tipo de sensor: - Tipo de voltaje analógico: 0.5V - 5V según la cantidad de aire. - Tipo frecuencia: Señal pulsante cuya frecuencia aumenta con el flujo de aire. 🔹 Forma de onda esperada: En ralentí, la señal es estable; al acelerar, la amplitud o frecuencia aumenta. 🔹 Fallos comunes: Señal plana o sin respuesta indica un sensor dañado o sucio. 📌 Importancia: Mide el aire que entra al motor y ayuda a calcular la mezcla de combustible. 4️⃣ Sensor de Detonación (Knock Sensor) 🔹 Tipo de señal: Señal de onda variable en milivoltios (mV). 🔹 Forma de onda esperada: En ralentí, la señal es estable con pequeñas variaciones; cuando hay detonaciones, aparecen picos de voltaje irregulares. 🔹 Fallos comunes: Si la señal es completamente plana, el sensor podría estar dañado. Si hay demasiados picos, puede haber preignición o mezcla pobre. 📌 Importancia: Detecta detonaciones y permite que la ECU ajuste el avance del encendido para evitar daños en el motor.

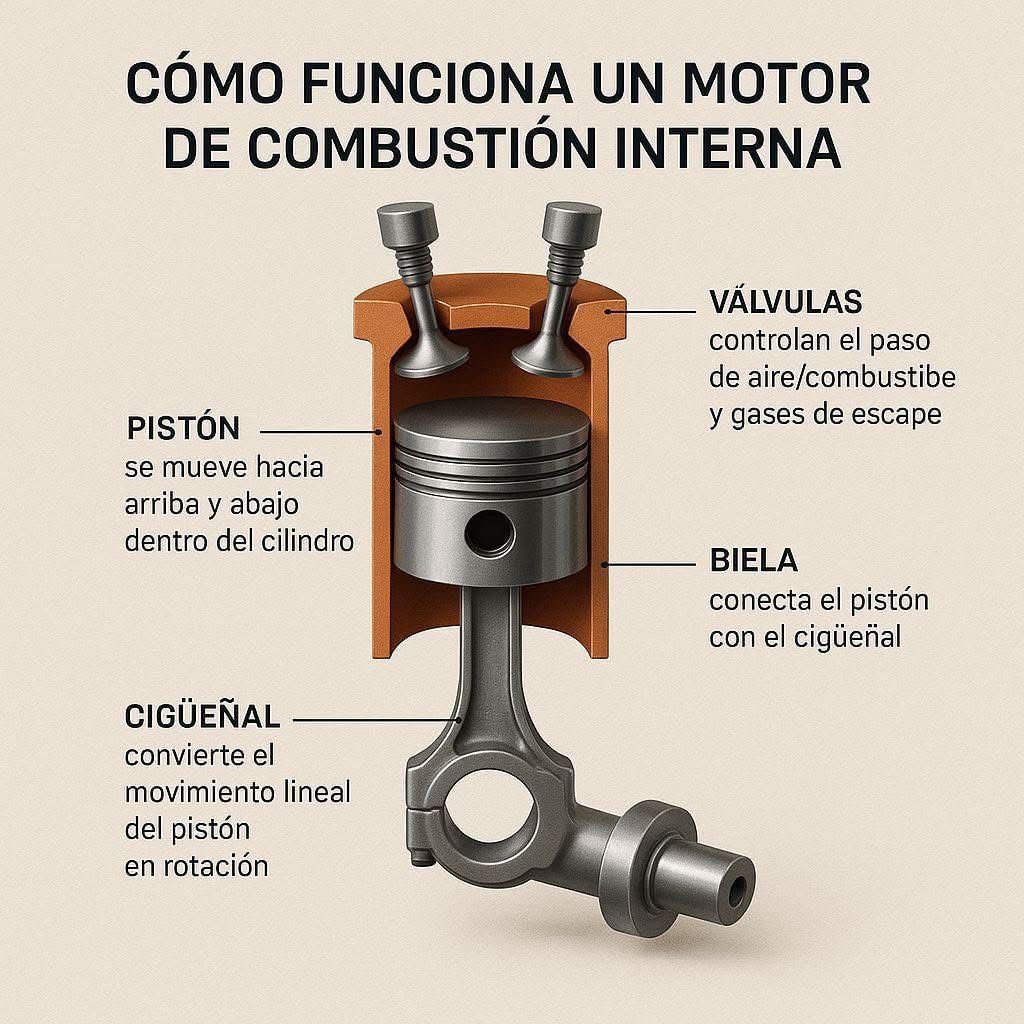

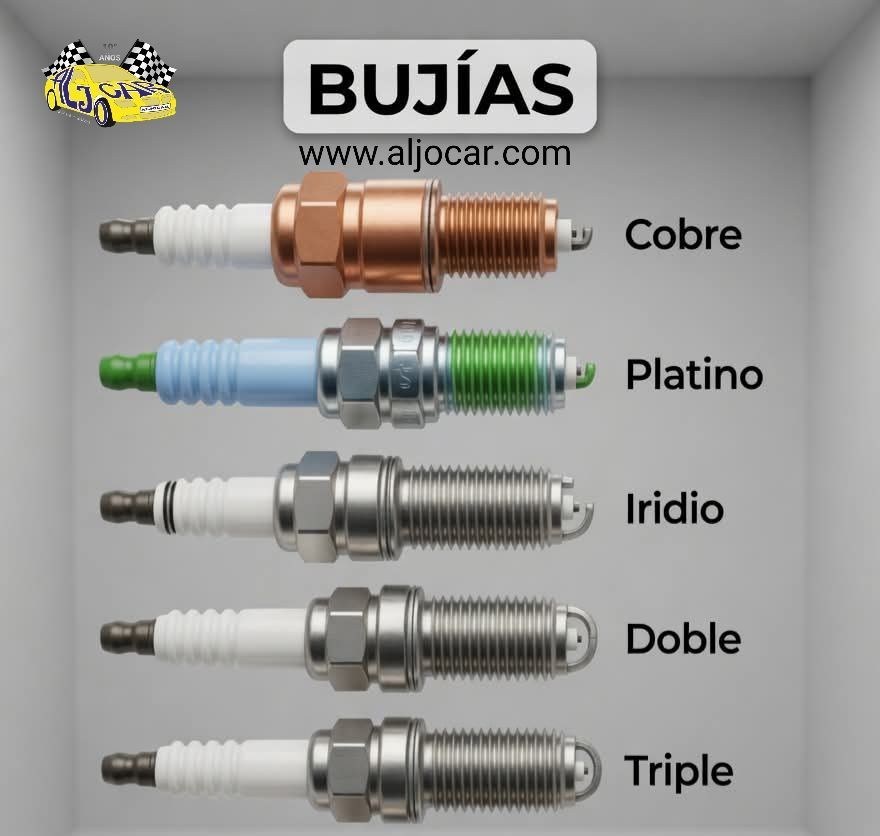

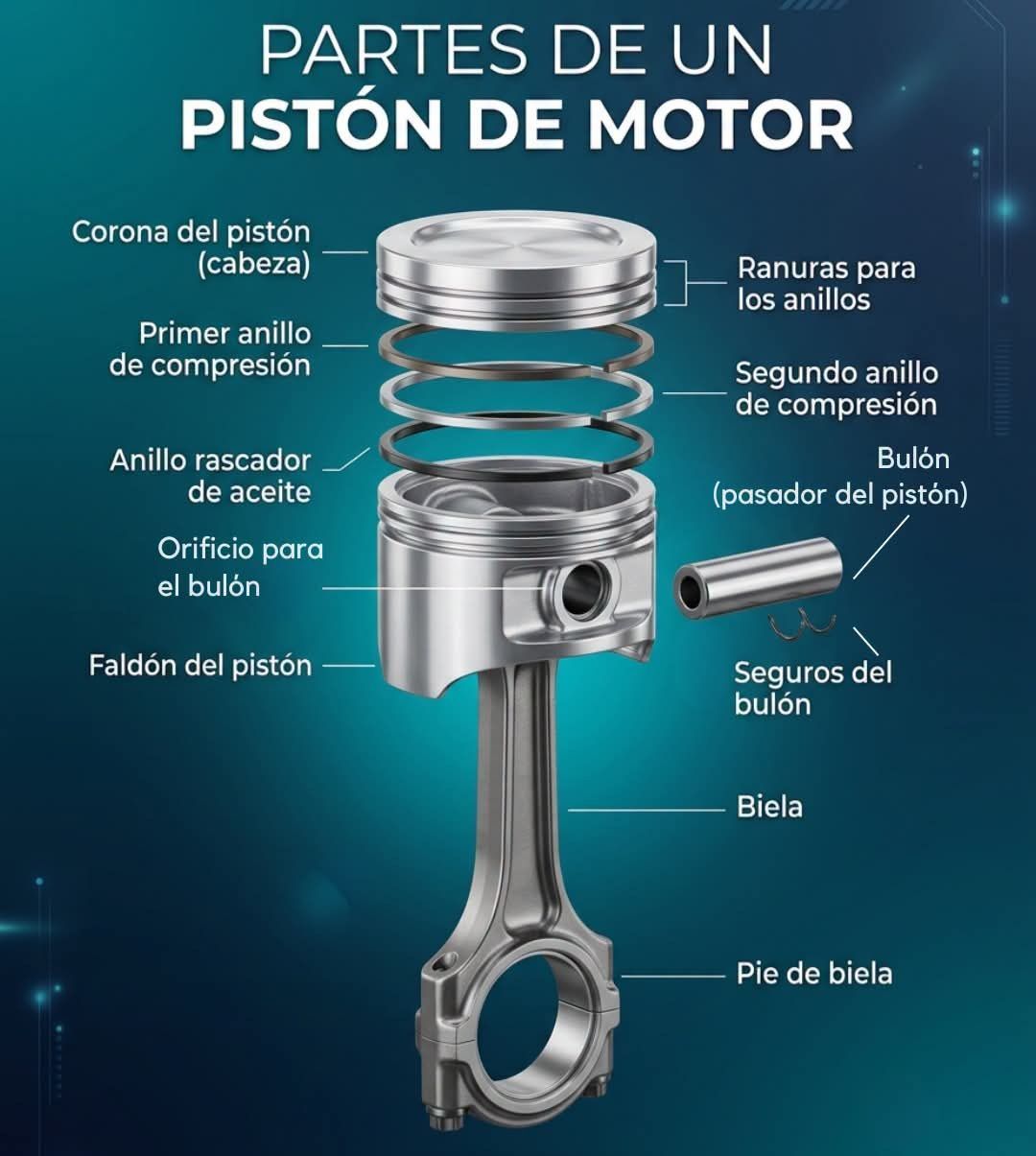

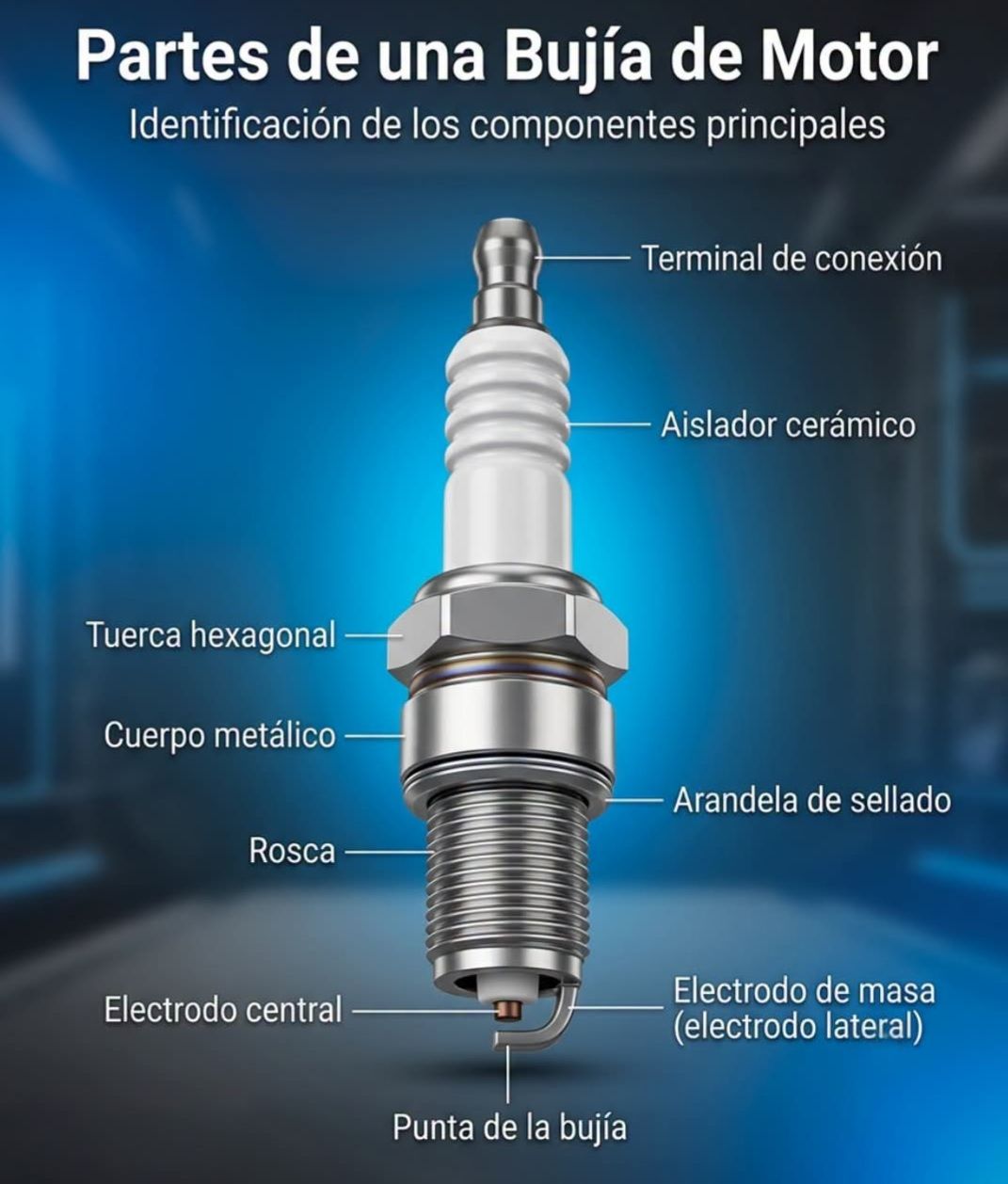

A continuación se muestra una lista completa de las partes esenciales: ✅ *Árbol de levas*: Controla la sincronización de las válvulas ✅ *Válvula de admisión*: Permite que la mezcla aire-combustible ingrese a la cámara de combustión. ✅ *Válvula de escape*: Libera los gases de escape después de la combustión. ✅*Cabeza de cilindro*: Cubre los cilindros y aloja las válvulas. ✅ *Cámara de combustión*: donde el combustible y el aire se mezclan, se encienden y producen energía. ✅*Pistón*: Convierte la presión de combustión en potencia mecánica ✅*Refrigerante*: Absorbe el calor para evitar el sobrecalentamiento. ✅*Biela*: Une el pistón al cigüeñal, transfiriendo el movimiento. ✅*Cigüeñal*: Convierte el movimiento lineal del pistón en movimiento rotatorio. ✅*Cárter*: Alberga el cigüeñal y a menudo contiene aceite. ✅*Cárter de aceite*: contiene el aceite del motor para lubricación. .✅*Aceite*: Reduce la fricción entre los componentes móviles. Además, otras partes cruciales incluyen: ✅*Bujía*: Enciende la mezcla aire-combustible en la cámara de combustión. ✅ *Inyector de combustible*: suministra combustible a la cámara de combustión. ✅*Correa/cadena de distribución*: sincroniza el movimiento de la válvula y el pistón ✅*Bloque del motor*: Alberga cilindros, pistones y cigüeñal. Comprender estos componentes y sus funciones es esencial para el mantenimiento y reparación de los motores de combustión interna.

Diagrama de Circuito de Carga con Alternador para Batería de Automóvil ⚡🔋🚗 Este esquema representa un circuito de carga simplificado en un vehículo con alternador y regulador de voltaje, mostrando cómo se mantiene la batería cargada mientras el motor está en marcha. 📌 Componentes Principales 🔄 Alternador: Convierte la energía mecánica del motor en energía eléctrica, suministrando corriente al sistema y recargando la batería. ⚡ 14.4V: Voltaje de salida objetivo del alternador para cargar correctamente la batería. 🔌 Terminal de Salida (+): Conexión del alternador que envía energía al sistema eléctrico del vehículo. ⚙ Conexión de Campo: Se enlaza con el regulador de voltaje para controlar la producción de energía del alternador. 🖧 Conexión del Regulador: Transfiere información sobre el voltaje del sistema al regulador. 🔩 Tierra (Chasis del Vehículo): Ruta de retorno de la corriente eléctrica. 🛠 Regulador de Voltaje: Mantiene el voltaje del sistema en un nivel seguro (alrededor de 14.4V) ajustando la corriente que fluye al devanado de campo del alternador. ⚡ Resistencia: Limita la corriente que entra en el campo del alternador, protegiendo el sistema. 🔘 Interruptor de Encendido: Controla el flujo de energía hacia el regulador y el sistema eléctrico. 🔋 Batería (12V): Almacena energía para arrancar el motor y alimentar el sistema eléctrico. 🔴 Terminal Positivo (+): Conectado a la salida del alternador para recibir carga. ⚫ Terminal Negativo (-): Conectado a tierra (chasis del vehículo). 📌 Funcionamiento del Circuito 1️⃣ Arranque del Motor: ✔ Cuando el interruptor de encendido se activa, la batería suministra energía al sistema eléctrico y al motor de arranque. 2️⃣ Generación de Energía: ✔ Al encender el motor, el alternador empieza a girar y generar electricidad. 3️⃣ Regulación del Voltaje: ✔ El regulador de voltaje monitorea el voltaje del sistema. ✔ Si el voltaje es bajo (batería descargada), aumenta la corriente de campo para que el alternador genere más energía. ✔ Si el voltaje es alto, el regulador reduce la corriente de campo, limitando la salida del alternador. 4️⃣ Carga de la Batería: ✔ El alternador suministra aproximadamente 14.4V, asegurando una carga eficiente de la batería. 5️⃣ Mantenimiento del Voltaje del Sistema: ✔ El regulador de voltaje ajusta continuamente la salida del alternador, evitando sobrecargas o caídas de voltaje. ⚙ Conceptos Clave ✅ Regulación del Voltaje: Protege la batería y componentes eléctricos de sobrecarga. ✅ Circuito de Carga: La ruta que permite la transferencia de energía desde el alternador a la batería. ✅ Conexión a Tierra: Permite el retorno de la corriente, asegurando un circuito estable. 📜 Notas Importantes ⚠ Es un diagrama simplificado. Los sistemas de carga modernos pueden incluir sensores y módulos electrónicos adicionales. ⚠ El voltaje de carga puede variar según el modelo del vehículo y condiciones de operación. ⚠ Siempre desconecta la batería antes de trabajar en el sistema eléctrico del vehículo. Este circuito es esencial para garantizar que la batería se mantenga cargada y el sistema eléctrico funcione correctamente. 🚗🔋⚡ Fuente: Mecánica Automotriz
